Dioptrická vložka pro 7,62mm cvičnou zbraň vz. 70.

Zajistit co nejlevnější, ale přitom efektivní výcvik vojáků bylo vždy snahou všech armád. Jedním oborem je i výcvik ve střelbě z děl, neboť každá ostrá plná rána stojí určité finance a výcvik ve střelbě plnou ráží je neekonomický. Výzkumný a vývojový ústav Závodů všeobecného strojírenství (dále jen VVÚ ZVS) v Brně, skupina pod vedením pplk. Ing. Jiřího Klečky, v sedmdesátých letech pracovala na cvičné zbrani, která by se přidělala pomocí speciálních úchytů na hlaveň té které dělostřelecké zbraně. Výsledkem tohoto úsilí byla 7,62mm cvičná zbraň vz. 70. Jednalo se vlastně o upravenou 7,62mm samonabíjecí pušku vz. 52/57. Tato cvičná zbraň s továrním označením CZ-70 byla určena k výcviku v zaměřování a vedení přímé střelby na redukované cíle a vzdálenosti. Toto se mělo provádět u těchto dělostřeleckých zbraní: 82mm bezzákluzový kanón vz. 59A, 100mm kanón vz. 53 (škodovácký kanón A20), 122mm houfnice vz. 38, 122mm houfnice vz. 38/74, 122mm kanón vz. 31/37, 152mm houfnice vz. 18/47 a 130mm raketomet vz. 51 (škodovácký raketomet RP3). Samozřejmě, že bylo nutné vést také výcvik v nepřímé střelbě, k čemuž sloužila 14,5mm hlaveň cvičného přístroje vz. 34, upnutá ve stejném držáku jako CZ-70.
            Tato zbraň se také musela před střelbou zrektifikovat. K tomu sloužil jednak rektifikační terč, který se umisťoval kolmo 40 m před ústí zbraně. Dále se musel vyjmout závěr. Místo něj byla vložena do nábojní komory dioptrická vložka a na ústí zbraně byl upevněn násadec s nitkovým křížem.
Tato dioptrická vložka je vyrobena z materiálu 19 312.3 ve tvaru zkrácené nábojnice k náboji 7,62 x 39. Jedná se o ocelovou kónickou součástku s vrcholovým úhlem 2° 44´ ±2´.Délka této vložky je 25 mm. Ve dně je vyvrtán otvor o průměru 1 mm, kterým se pozoruje skrz nitkový kříž bod na rektifikačním terči. Samozřejmě přes otvor v pouzdře závěru zbraně, do kterého zapadá vodící tyčinka vratné pružiny. Celá součástka je povrchově kalena a popuštěna na tvrdost HRC 62 – 64. Povrchově je alkalicky černěna.


Obrázky:

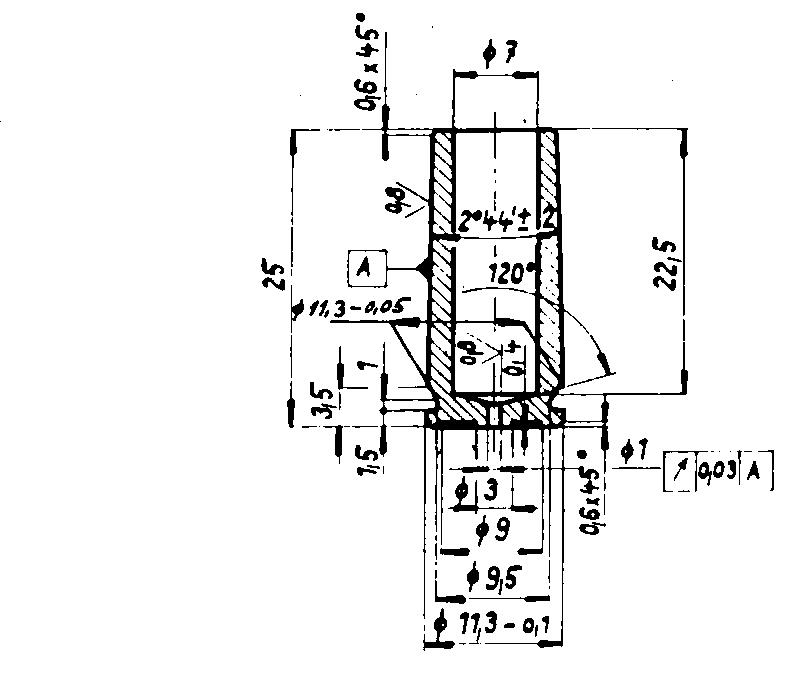

1 – Dioptrická vložka.
2 – Úsťový násadec s nitkovým křížem.
3 – Úsťový násadec s dioptrickou vložkou

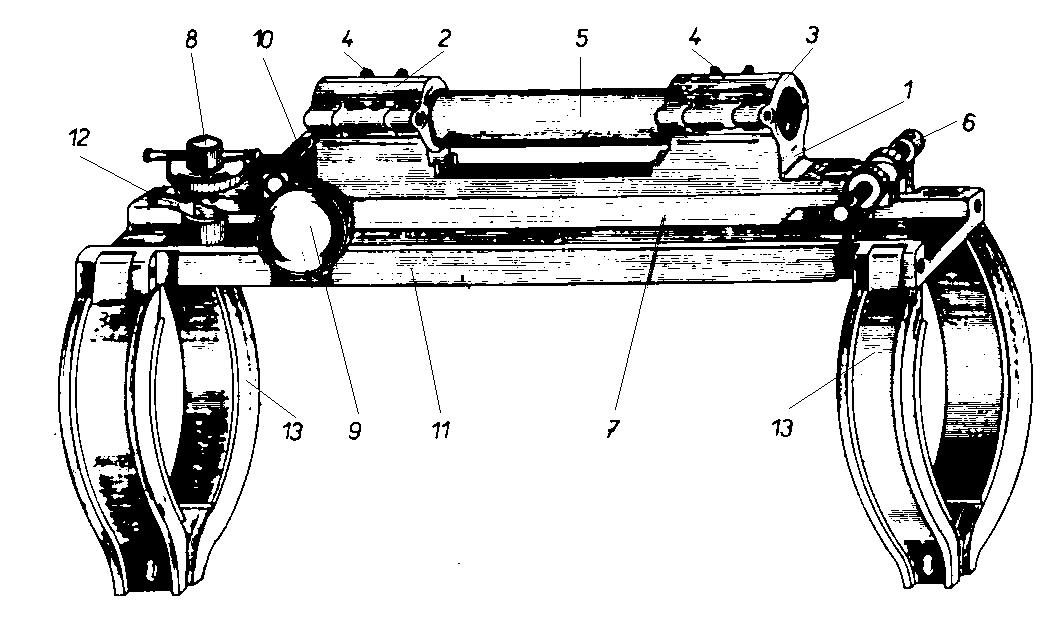

4 – Držák cvičných zbraní pro dělostřelecké hlavňové zbraně
1 – úpinka; 2 – přední lůžko s víkem; 3 – zadní lůžko s víkem; 4 – šroub s křídlovou matkou; 5 – kryt; 6 – šroub stranové rektifikace; 7 – horní deska; 8 – šroub výškové rektifikace; 9 – točítko; 10 – libela; 11 – základna; 12 – pojistná matka; 13 – objímka

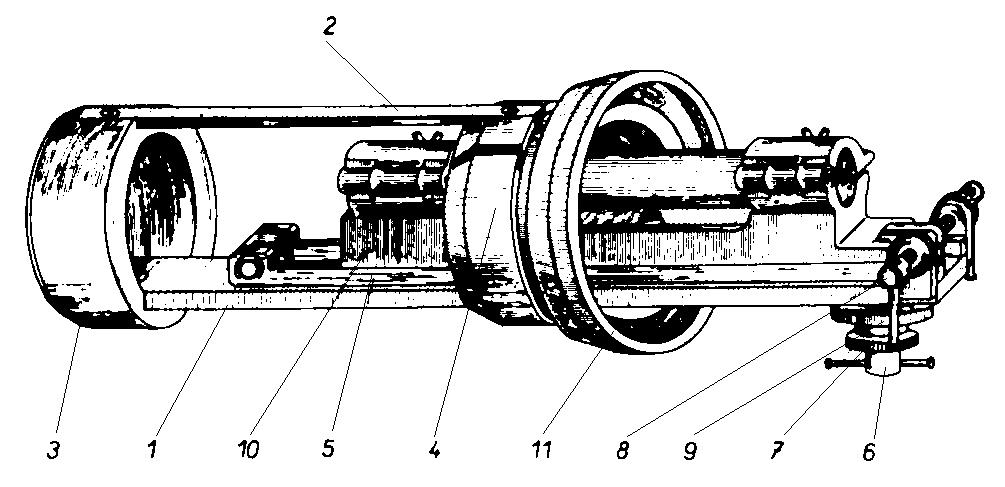

5 - Držák CZ-70 pro 130mm raketomet vz. 51
1 – základna; 2 – výstuha; 3 přední vodící obroučka; 4 – zadní vodící obroučka; 5 – nosič; 6 - šroub výškové rektifikace; 7 – pojistná matka; 8 - šroub stranové rektifikace; 9 – matice stranové rektifikace; 10 – úpinka; 11 – matice

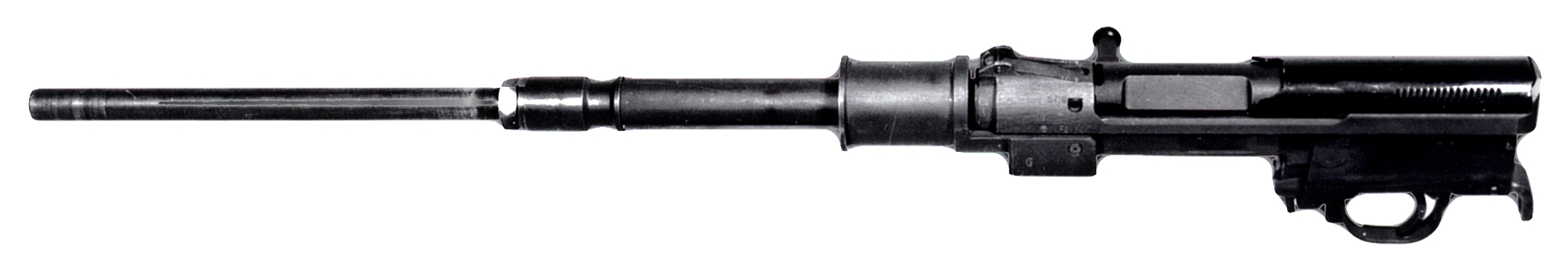

6 – 7,62mm cvičná zbraň CZ-70

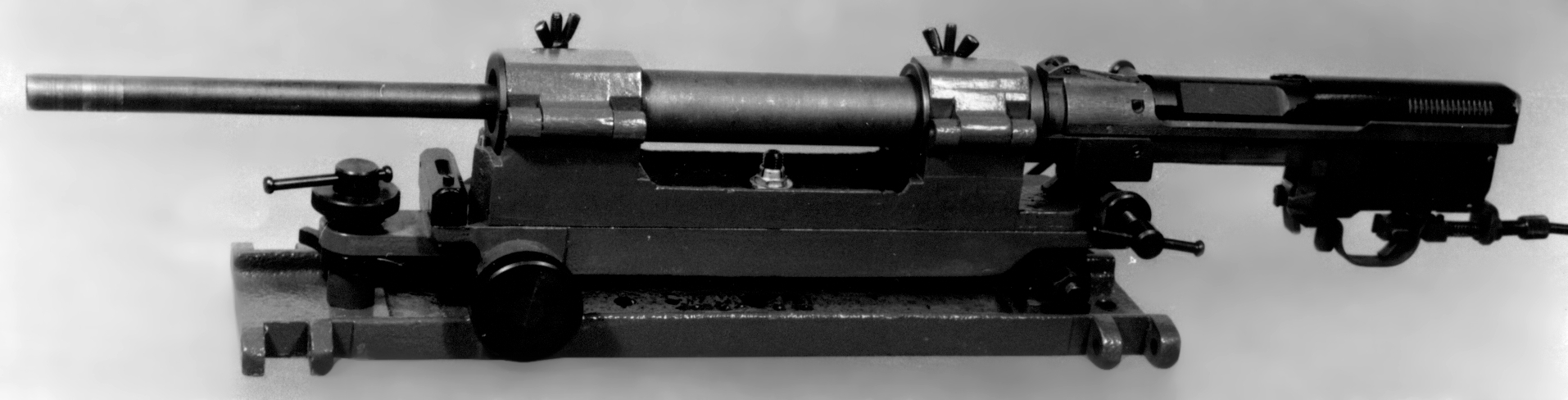

7 – CZ-70 v univerzálním držáku

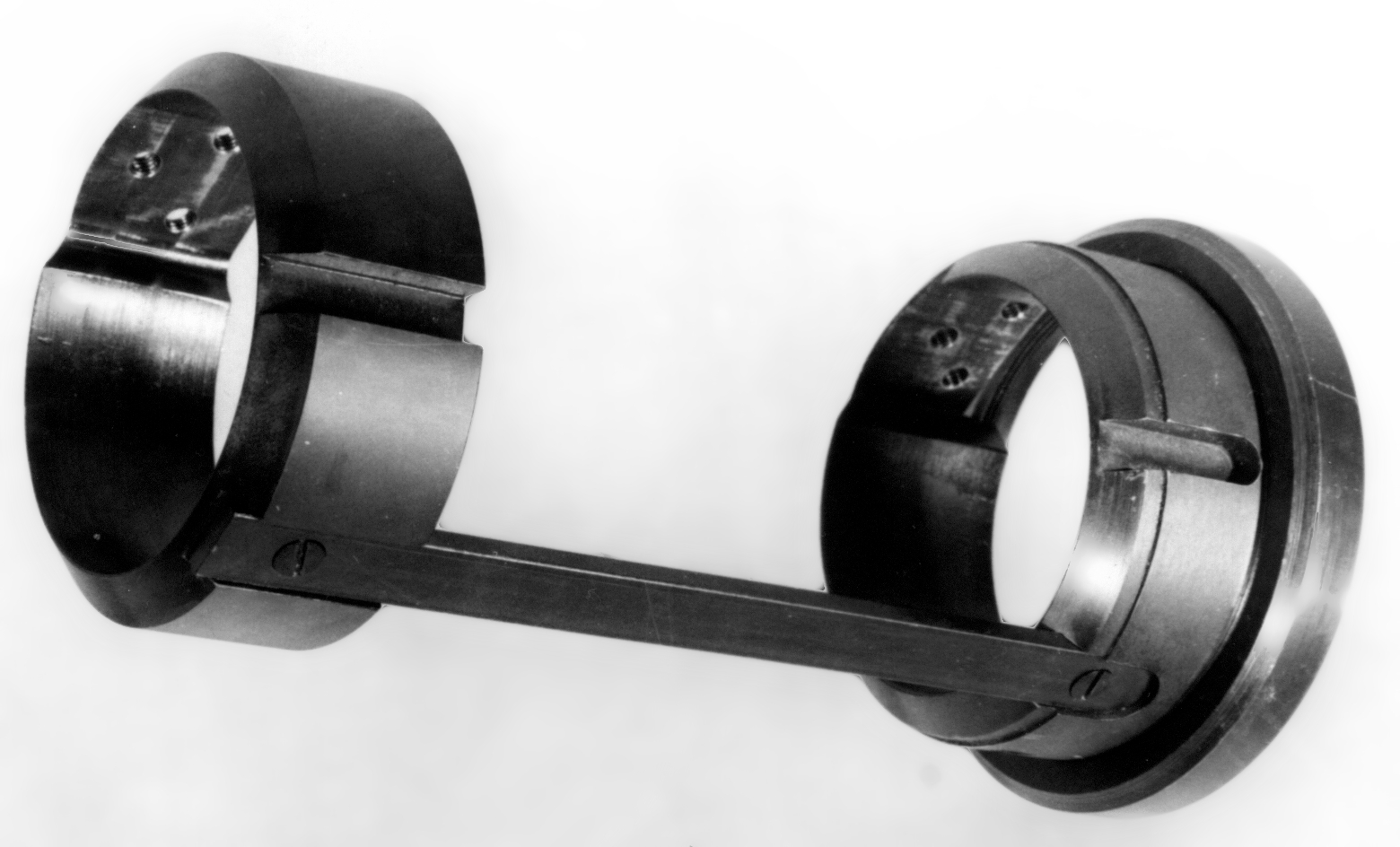

8 – Držák pro CZ-70 pro použití ve 130mm raketometu vz. 51
9 – Kompletně sestavená CZ-70 pro použití ve 130mm raketometu vz. 51
